電力液壓制動器推動器的調整

電力液壓制動器的維護

⑴ 在每隔 1-3 天應對以下內容進行檢查： a、 首先檢查推動器推桿抬起高度（即表 3 中 HB 值）是否達到所規定值。當達到 HBmin 值時應及時調整，否則制動失效。嚴禁在小于 HBmin 的情況下繼續使用，這 的情況下繼續使用， 嚴禁在小于 樣容易產生危險！ 樣容易產生危險！ b、 自動補償拔桿是否過松動，若松動，則擰緊；另外檢查圖 11 中的調整螺栓是否 松動。 c、 檢查彈簧刻線位置是否變動，如有變動應重新調整到原來位置。 d、 檢查制動襯墊磨損情況，當有效磨損厚度（磨損材料厚度）達到 3mm 時應更換 制動襯墊。每次更換都應重新調整和跑合。更換方法如下：

首先用手動裝置將制動器打開，松開序號 13 的螺母（見圖 1） ，逆時針旋轉拉 桿 8，使制動瓦與制動盤之間的間隙變大，能將新的摩擦片順利放入為佳，然后松 開固定螺栓（見圖 12） ，將舊摩擦片取出，裝入新的摩擦片（注意：在裝入新的摩 擦片前，應將舊摩擦片中的限位銷卸掉，裝入新的摩擦片中）并擰緊固定螺栓，*** 后將補償行程調起，按三.1.（2）方法進行跑合、試運行后方可使用。 注意：在更換前，應將制動盤固定，防止其轉動。 注意：在更換前，應將制動盤固定，防止其轉動。制動瓦隨位裝置調整是否合適。 推動器運轉是否正常如有異?，F(xiàn)象應立即停車進行檢查。

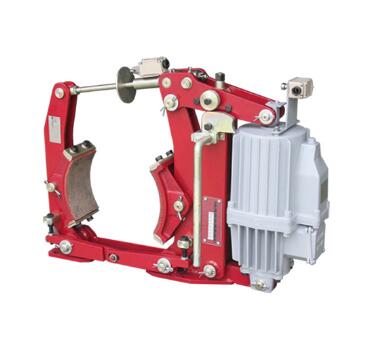

電力液壓塊式制動器的調整

1、瓦塊退距的調整

調節瓦塊退距，事實上也是調節推動器的行程。在如圖1所示的制動器中，擰松防松螺母11，順時針擰緊制動拉桿10則增大推動器補償行程，反之則減少推動器補償行程。把補償行程hc調節至規定值即可。若推動器補償行程調得太大，就需要擰出補償緊定螺栓7，取出補償套，此時撥銷不受三角板的阻礙，可以逆時針自由轉動。這時就可以再逆時針擰松制動拉桿，***后復原，重新調整補償行程和自動補償裝置。

2、瓦塊退距均等的調整

瓦塊退距均等裝置一般不需要進行調整，只是在初次或者重新安裝后才需要調整。方法是，手動或者電動打開制動器，觀察左右的瓦塊退距。如果右邊的瓦塊退距大于左邊的瓦塊退距，就擰松左側的緊定螺母，順時針轉動調節螺栓(或者擰松右側的緊定螺母，逆時針轉動調節螺栓)，觀察左右瓦塊退距的變化。若不等，則繼續，直到相等為止。均等杠桿應該處于大致水平狀態，否則，需要移動制動器底座的位置，使制動器中心線與制動輪中心線大致重合。

制動力距的調整 制動力矩大小主要取決于彈簧的壓縮量，制動器的額定（即***大）制動力矩一 般在出廠時已調好，用戶可根據實際需要在額定值和 50%額定值范圍內選擇一個合 適的力矩值， （銘牌和樣本以及用戶使用說明書中所標注的力矩即為額定值） 調整方 法為： 參考制動器銘牌所標定的額定力矩值， 用扳手順時針旋轉彈簧拉桿 （如圖 9） ， 使彈簧下座中的指示刻線與彈簧相接觸的面對準彈簧刻度標牌上對應的力矩值即 可。 注：[1] 彈簧調整位置為額定值，可根據具體使用情況允許適量調整 [2] 將制動力矩調整到額定值后，制動器的補償行程可能會發生變動，若 有變動，則按工作行程調整的方法進行調整

主要生產YWZ1、YWZ2、YWZ3、YWZ4、YWZ5、YWZ8、YWZ9、YWZ10、YWZ12、YWZ13系列電力液壓制動器。-各種防爆型制動器以及TJ2系列新型節能電磁制動器，產品規格齊全，性能可靠，質量上乘。暢銷全國各地，深受用戶好評。
