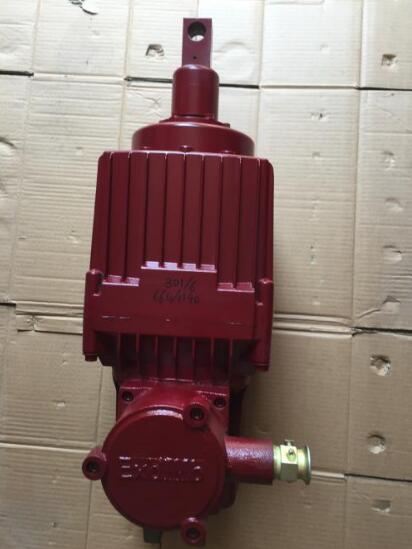

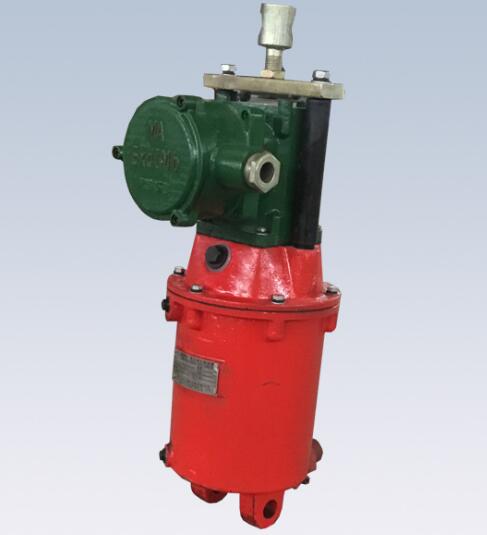

BEd301/6隔爆型電力液壓推動器BED-121/6

BYT1 系列隔爆型推動器主要用途是作為各種外抱塊式制動器的驅動裝置。其防爆性能符合GB3836.2-2000 《爆炸性環境用電氣設備、隔爆型電氣設備“ d ”》的規定，防爆標志為“ ExdI" 、“ Exd Ⅱ BT4' '，可分別用于煤礦井下及Ⅱ A 、Ⅱ B 級，溫度組別為T1 — T4 組爆炸性氣體的危險場所。連續工作S1和繼續工作S3，雞毛環境溫度達到+50℃。

表中額定電流系指在額定運行時的線端電流，但如果電源為非額定定值時，勢必引起額定電流的相應變化。環境溫度：-20℃～+50℃，液壓油：DB-25（SY1351-77）低于-20℃時，用YH-10液壓油，可不裝加熱器，用DB-25液壓器，必須裝加熱器。行程時間是在20℃環境溫度時測定的。電力液壓推動器主要用于YWZ系列操動閘瓦式制動器，作為起重、運輸、行車等一切類似驅動裝置的機械制動用。 結構及動作簡介： 推動器由兩部分組成，驅動電動機及器身（離心泵），器身部分由蓋、缸、活塞、葉輪及轉組成。 當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下，油由活塞上部吸到活塞下部，迫使活塞和固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧（推動器或制動器帶有負荷彈簧者），產生機械運動。（若與YWZ系列液壓推動器匹配則松閘）。 當斷電時，葉輪停止旋轉，活塞在負荷彈簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部，這時仍然通過杠桿機構恢復原位。（若與YWZ系列制動器匹配則抱閘）。 BED隔爆電力液壓推動器 　一、概述　 Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。 二、設計特點 　　外殼為鑄造鋁合金、重量輕，外形美觀； 　　電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長； 　　電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55; 　　電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長； 　　油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍； 　　Ed系列全部密封件和軸承采用世界名牌產品，密封可靠，壽命長； 　　Ed系列緊固件為不銹鋼材質，美觀耐用。 三、安裝方式的選擇 　　垂直安裝：活塞桿連接塊朝上； 　　水平安裝和中間任意位置：主參數標牌朝上； 　　所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米； 　　無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命，電源為三相交流電源，額定頻率50Hz，額定電壓380V/660V，660-1140V 容許電壓波動為＋10%～－25%.各種電磁，液壓，氣動，鼓式制動器，各種防風鐵鍥，液壓輪邊，液壓頂軌制動器。并可根據用戶要求設計定制研發設計各種非標產品，產品長期用于起重，礦山，機械冶金，電力，鐵路，水利，港口，化工，碼頭。本廠已取得國家起重機械質量監督檢驗中間頒發的特種設備型式試驗合格 。被評為河南省守合同重信用企業，焦作市守合同重信用企業

我公司生產的隔爆型電力液壓推動器經過多年的經驗，公司發展創新，環保，吸取眾多客戶的使用問題后，更改老產品的種種使用問題，現在推動器推力大，重量輕，壽命更長，耗電低，節約了客戶的成本
