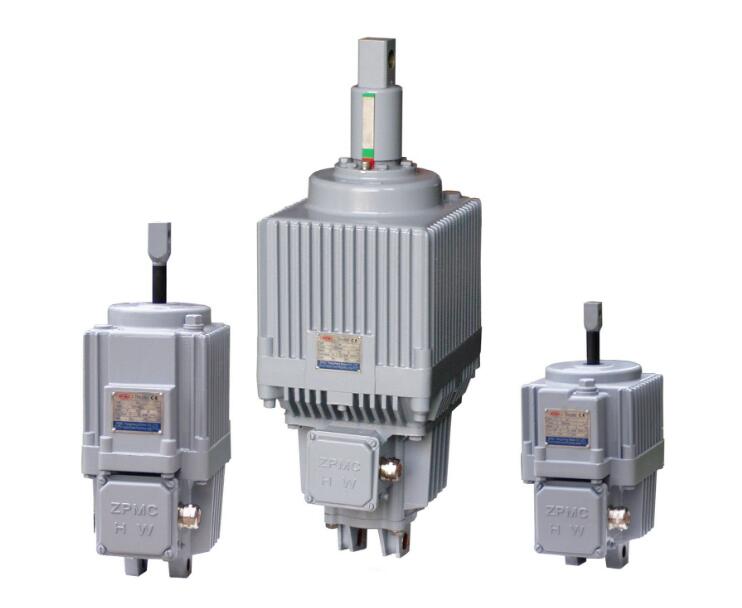

絞車卷揚配用電力液壓推動器制動器ED.YT1系列

絞車卷揚配用電力液壓推動器制動器ED.YT1系列平行式電液推桿以電動機為動力源，通過電動機正（反）向旋轉，使液壓油通過雙向齒輪泵輸出壓力油，經油路集成塊，送至工做油缸，實現活塞桿的往復運動。優點：

1 具有過載自動保護功能：電液推桿工做時，如活塞桿所受外力超過額定的輸出力或活塞已到終點，電機仍在轉動，這時油路中油壓增高到調定的壓力，溢流閥迅速而準確地溢流，實現過載自動保護。電機雖在轉動，但    會燒毀。2.自鎖功能：電液推桿的油路集成塊中設計了壓力自鎖機構，電機停止轉動，活塞桿立即停留在  的位置上，壓力油處于保壓狀態。3.無級調節：可根據用戶要求，在額定的速度、輸出力和行程范圍內進行無級調節。

 造型說明 電液推桿主要是由推桿的型式、電機的防護等級、額定輸出力、行程、額定速度和使用角度等六大基本要素組成，還可根據擁護   要求，配套三種調節功能，即：速度調節推、拉力調節，行程調節（行程開關定位）。除上述三種調節功能定貨時   文字注明外，其他請參照型號編制方式，認真填寫六大要素。 DYTZ型平行式電液推桿技術參數（選型表）

型號 額定輸出力 （10N） 額定速度 （mm/s） 電機型號 行程制造范圍 （mm） 行程制造范圍 （mm）

推力 拉力 推速 拉速

DYTZ450-/110 450 310 110 140 Y802-4-0.75KW 50-800 10-110

DYTZ700-/110 700 510 110 140 Y90S-4-1.1KW 50-1500 10-110

DYTZ1000-/110 1000 750 110 140 Y90L-4-1.5KW 50-1500 10-110

DYTZ1750-/90 1750 1300 90 115 Y100L1-4-2.2KW 50-2000 10-90

DYTZ2500-/90 2500 2050 90 115 Y100L2-4-3KW 50-2000 10-90

DYTZ3000-/90 3000 2500 90 115 Y100L2-4-3KW 50-2000 10-90

DYTZ4000-/80 4000 2950 80 100 Y112M-4-4KW 50-2000 10-80

DYTZ5000-/60 5000 3300 60 90 Y112M-4-4KW 50-2000 10-60

DYTZ6000-/60 6000 3800 60 90 Y132S-4-5.5KW 50-2500 5-60

DYTZ7000-/50 7000 4500 50 75 Y132S-4-5.5KW 50-2500 5-50

DYTZ8000-/50 8000 5000 50 80 Y132M-4-7.5KW 50-2500 5-50

DYTZ10000-/40 10000 6500 40 60 Y132M-4-7.5KW 50-2500 5-40

DYTZ15000-/35 15000 11000 35 45 Y132M-4-7.5KW 50-2500 5-35

DYTZ20000-/25 20000 15000 25 35 Y132M-4-7.5KW 50-2500 5-25
