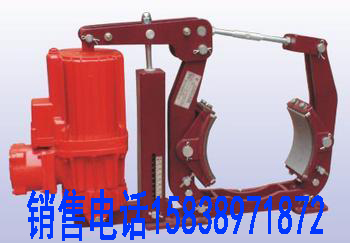

 YWZ9系列液壓制動器一、概述
     YWZ9系列電力液壓塊式制動器是以Ed系列電力液壓推動器作驅動裝置。其安裝尺寸符合JB/ZQ4333-86標準。主要用于起重、運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動，產品符合GB63333-86標準。
該產品系列產品以Ed系列推動器作為驅動裝置，具有如下特點：
1.動作性能優良，密封性能好，外殼防護等級高。
2.壓鑄成型制動襯墊，更換方便、迅速、壽命找、利用率高。
3.主要?jiǎng)觿?dòng)鉸點高自潤滑軸承及軸孔，制動架傳動效率高、動作靈敏可靠且壽命長。
4.聯鎖式等退距裝置，自動均等無須調整，均等效果***。二、使用條件1、環境溫度-20℃~+50%（低于推動器改為YH-10航空液壓油）
2、空氣度不大于90%
3、一般用于三相交流電源，50HZ，380V；
4、海高度符合GB755-87標準；
5、在無爆炸危險，且介質中無足以腐蝕金屬和破壞絕緣的氣體及放電塵埃中；三、外形尺寸圖

四、技術數據、外形尺寸表（毫米）
型號制動力矩N.M退矩bCDdFG1G2Hh1iKM推動器匹配推動器

YWZ9-200/23Ed23/5 0.780160200149016525549016055145140

YWZ9-200/30Ed30/5 YWZ9-250/23Ed23/5 1.01001602501810020029055019065180170

YWZ9-250/30Ed30/5 YWZ9-250/50Ed50/6 195

YWZ9-300/30Ed30/5 1.251251603001811524531558022580220215

YWZ9-300/50Ed50/6 165

YWZ9-300/80Ed80/6 YWZ9-315/30Ed30/5 1.251251603151811524531558022580220215

YWZ9-315/50Ed50/6 195YWZ9-315/80Ed50/6 YWZ9-400/50Ed50/6 1.2516019540022140300400710280100270275

YWZ9-400/80Ed80/6 YWZ9-400/121Ed121/6 240770YWZ9-500/80Ed80/6 1.620019550022180365505840335130325340

YWZ9-500/121Ed121/6 240YWZ9-500/201Ed201/6 YWZ9-600/121Ed121/6 1.6250240600272204505801025425170400425YWZ9-600/201Ed201/6 YWZ9-600/301Ed301/6 YWZ9-630/121Ed121/6 1.6250240630272204505801025425170400425YWZ9-630/201Ed201/6 YWZ9-630/301Ed301/6 YWZ9-700/201Ed201/6 1.6280240700272405006301120475190450476YWZ9-700/301Ed301/6 YWZ9-710/201Ed201/6 1.6280240700272405006301120475190450476

YWZ、YWZ4系列電力液壓制動器分別采用YT1、YTD2系列推動器作為制動器的驅動裝置。 主要適用于起重、運輸、冶金、礦山、港口、建筑機械運動裝置的機械制動。采用單推桿電力液壓推動器作為驅動裝置的制動器與采用雙推桿的制動器相比，具有動作速度快、使用壽命長、允許的***高操作頻率高等優異的技術指標。性能安全可靠，制動平衡，動作頻率高。無需要調整連鎖式等退距裝置，在使用過程中始終保持兩側瓦塊退距均等，完全避免因退距不均使一側制動襯墊貼制動輪的現象，并沒有瓦塊自動隨位裝置。主要擺動鉸點均沒有自潤滑軸承，傳動效率高、壽命長，在使用過程中無需潤滑。

 YWZB、YWZ4B、YWZ8、YWZ13系列制動器安裝尺寸和制動力距參數符合JB/ZQ4388-86標準（中國老標準），技術要符合JB6406.2-92標準（中國現行行業標準）YWZB系列匹配YTI系列推動器，YWZ4B、YWZ8、YWZ13系列可匹配Ed、Ed2、YTD6三種系列推動器（JN/T6406.3—92中國現行行業標準）。YT1電力液壓推動器由兩部分組成,驅動電動機及器身(離心泵),器身部分由蓋、缸、活塞、葉輪及轉組成.當通電時,電動機帶動轉達軸及轉軸上的葉輪旋轉,在活塞內產生壓力,在此壓力影響下,油由活塞上部吸到活塞下部,迫使活塞和固定在其上的推桿及橫梁迅速上升.通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者),產生機械運動.(若與YWZ系列液壓推動器匹配則松閘).當斷電時,葉輪停止旋轉,活塞在負荷彈簧力及本身重力作用下,迅速成下將,迫使油重新流入活塞上部,這是仍然通過杠桿機構恢復原位.(若與YWZ系列制動器匹配則抱閘).

ED系列電力液壓推動器是集電機、離心泵、油缸為一體，結構非常緊湊的驅動控制裝置，被廣泛用作各種鼓式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門、閘門、定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動裝置。 符合標準 ED系列符合DIN15430標準。 主要特點 1、外殼為鑄造鋁合金，重量輕，外形美觀； 2、電機為非油侵式結構，B級或F級絕緣（根據用戶要求），耐熱性好，壽命長； 3、電機接線盒設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55； 4、電機軸和推桿均表面特殊處理，使密封件壽命大大延長； 5、油缸殼體在一側設有平衡氣室，使推動器在0-180°，任何方向安裝，從而擴大其使用范圍； 6、全部密封件和軸承采用世界名牌產品，密封可靠，壽命長； 7、緊固件為不銹鋼材質，美觀耐用。 附加裝置 1、上位限位開關：可指示制動器是否打開，推桿是否推到規定位置等信息； 2、下位限位開關：可指示制動器是否正確閉合，推桿是否回到規定位置信息，可同時設置上下限位開關； 3、增設內置式彈簧（僅短行程推動器可以），彈簧力可由用戶確定，但不得超過內置彈簧力（見參數表）； 4、增設加熱器：在使用地點環境溫度低于-25℃時，用戶需要，可增設加熱器，加熱器參數表見附表1； 5、上升延時閥和下降延時閥，可無級延長上升或下降時間，延時范圍為額定動作時間至30秒，具體延時值可根據用戶要求調定。
