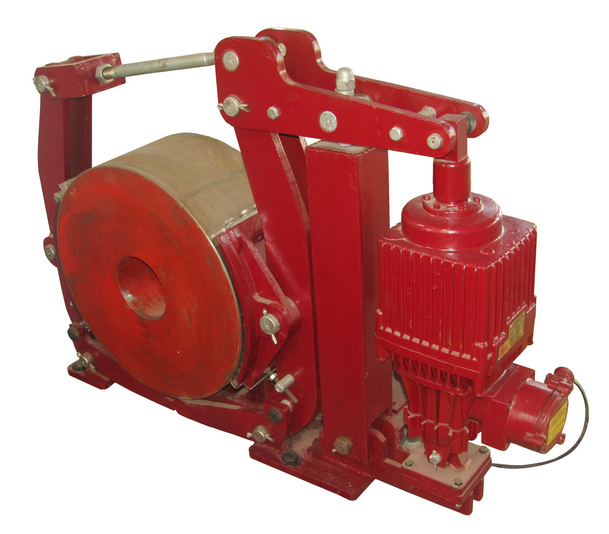

電力液壓制動器的工作原理　　一、制動系統概述　　制動器就是剎車。是使機械中的運動件停止或減速的機械零件。俗稱剎車、閘。制動器主要由制架、制動件和操縱裝置等
組成。有些制動器還裝有制動件間隙的自動調整裝置。為了減小制動力矩和結構寸， 制動器通常裝在設備的高速軸上，但對安
全性要求較高的大型設備(如礦井提升機、電梯等)則應裝在靠近設備工作部分的低速軸上。有些制動器已標準化和系列化，并由
***工廠制造以供選用?！　?　塊式制動器　　shoe brake　　靠制動塊壓緊在制動輪上實現制動的制動器。單個制動塊對制動輪軸壓力大而不勻　　，故通常多用一對制動塊，使制動輪軸上所受制動塊的壓力抵消?！　K式制動器有外抱式和內張式兩種?！　、偻獗K式制動器：它按操縱裝置行程的長短又分為短行程塊式制動器和長行程塊式制動器.短行程塊式制動器的磁鐵直接
裝在制動臂上。工作時，動鐵芯繞銷軸轉動實現松閘；磁鐵斷電時靠主彈簧緊閘。這種制動器結構緊湊，緊閘和松閘動作快，但
沖擊力大。長行程塊式制動器可以通過制動杠桿系統產生大的松閘力,但制動動作慢,適于大型制動器。　?、趦?nèi)張塊式制動器：制動塊位于制動輪的內部,通過踏板、拉桿和凸塊使制動塊張開,壓緊制動輪內面而緊閘，松開踏板則彈
簧拉回制動塊而松閘。這種制動器也可用液壓或氣壓等操縱。內張式塊式制動器結構緊湊,防塵性好,可用于安裝空間受***的場
合，廣泛用于各種車輛?！　K式制動器制動瓦塊　　該標準適用于外抱雙塊式制動器?！　“粗苿油邏K（簡稱制動瓦）與制動襯墊的聯接方式，及制動瓦鉸軸孔的端部有無沉孔分為以下四種：　　B1型：制動瓦上鉚釘孔，用粘接方式聯接制動襯墊，制動瓦鉸軸孔的端部無沉孔；　　B1C型：制動瓦上無鉚孔式，用粘接方式聯接制襯墊，制動瓦鉸軸孔的端部有沉孔；　　B2型：制動瓦上有鉚釘孔，用鉚接方式聯接制動襯墊，制動瓦鉸軸也的端部的端部無沉孔；　　B2C型：制動瓦上有鉚釘孔，用鉚接方式聯接制動襯墊，制動瓦鉸軸也的端部有沉孔.　　2 盤形制動器　　盤形制動器是應用于礦井提升機剎車系統的液壓執行機構，準確的名稱應為：常閉式后置油缸盤形制動器，目前采用較多
的是后置式油缸，在提升機啟動時，液壓站輸出壓力油打開制動器，提升機開始工作，工作制動時，液壓站根據工況升高或降
低壓力，制動器就會提供與之相反的制動力，在事故狀態下，液壓站壓力回到殘壓，制動器以***大制動力在***短時間內讓提升
機停車．　　3 失電制動器　　一> 用途　　DHD系列制動器為電磁脫離(釋放)斷電時彈簧施壓的摩擦片式制動器（以下簡稱制動器）。它能與電動配套成一種新型的
制動電機，也能用于機械傳動系統，實現快速停車和準確定位，能用在斷電時安全（防險）制動等場合。這種制動器具有結構
簡單、適應性廣、噪音低、制動可靠等優點，被廣泛應用于各種機械的傳動裝置中，它是工業現代化中的一種理想執行元件。生
產技術的自動化，需要超薄型的失電制動器（安全制動器）以其優良的特性滿足不同用途的機器人、電機等各種不同機械的需要。　　結構特點：　　1、結構緊湊 失電制動器軸向尺寸雖小，但制動扭矩足夠大?！　?、響應迅速 失電制動器是采用彈簧裝置形成制動扭矩，彈簧復位時間即為制動響應時間　　3、壽命長久 失電制動采用新型摩擦材料，決定高壽命的性能。　　制動器能在下列條件下可靠地工作：　　1、周圍空氣相對濕度不大于85%（20±5℃）　　2、周圍介質中，無足以腐蝕金屬和破壞絕緣的氣體及塵埃。　　3、制動器周圍采用B級絕緣，電壓波動不超過+5%和-15%的額定電壓，其工作方式為連續工作制　　4、安裝時應保證傳動軸部位與制動器的配合精度?！　?、制動器的制動盤必須在無油污的情況下使用?！　〗Y(jié)構和工作原理：　　制動器由磁軛、勵磁線圈、彈簧、制動盤、銜鐵、花鍵套、安裝鏍釘?shù)冉M成，制動器安裝在設備的法蘭盤（或電動機）
的后端伸；傳動軸與花鍵套與制動盤聯結?！　≈苿悠鞯膭畲啪€圈接通額定電壓（DC）時，電磁力吸合銜鐵，使銜鐵與制動盤脫離（釋放），這時傳動軸帶著制動盤正
常運轉或啟動，當傳動系統分離或斷電時，制動器也同時斷電，此時彈簧施壓于銜鐵，迫使制動盤與銜鐵及法蘭盤之間產生
摩擦力矩，使傳動軸快速停轉。在制動器散熱環境較差，傳動軸又是長時間連續工作時，如果條件允許，則可在制動器工作
后，保持電壓轉換為70%-80%的額定電壓，以減少發熱。
15838971872
電力液壓制動器的工作原理　　一、制動系統概述　　制動器就是剎車。是使機械中的運動件停止或減速的機械零件。俗稱剎車、閘。制動器主要由制架、制動件和操縱裝置等

組成。有些制動器還裝有制動件間隙的自動調整裝置。為了減小制動力矩和結構寸， 制動器通常裝在設備的高速軸上，但對安

全性要求較高的大型設備(如礦井提升機、電梯等)則應裝在靠近設備工作部分的低速軸上。有些制動器已標準化和系列化，
并由

沖擊力大。長行程塊式制動器可以通過制動杠桿系統產生大的松閘力,但制動動作慢,適于大型制動器?！　、趦?nèi)張塊式制動器：制動塊位于制動輪的內部,通過踏板、拉桿和凸塊使制動塊張開,壓緊制動輪內面而緊閘，松開踏板則彈

簧拉回制動塊而松閘。這種制動器也可用液壓或氣壓等操縱。內張式塊式制動器結構緊湊,防塵性好,可用于安裝空間受***的場

合，廣泛用于各種車輛?！　K式制動器制動瓦塊　　該標準適用于外抱雙塊式制動器?！　“粗苿油邏K（簡稱制動瓦）與制動襯墊的聯接方式，及制動瓦鉸軸孔的端部有無沉孔分為以下四種：　　B1型：制動瓦上鉚釘孔，用粘接方式聯接制動襯墊，制動瓦鉸軸孔的端部無沉孔；　　B1C型：制動瓦上無鉚孔式，用粘接方式聯接制襯墊，制動瓦鉸軸孔的端部有沉孔；　　B2型：制動瓦上有鉚釘孔，用鉚接方式聯接制動襯墊，制動瓦鉸軸也的端部的端部無沉孔；　　B2C型：制動瓦上有鉚釘孔，用鉚接方式聯接制動襯墊，制動瓦鉸軸也的端部有沉孔.　　2 盤形制動器　　盤形制動器是應用于礦井提升機剎車系統的液壓執行機構，準確的名稱應為：常閉式后置油缸盤形制動器，目前采用較多

的是后置式油缸，在提升機啟動時，液壓站輸出壓力油打開制動器，提升機開始工作，工作制動時，液壓站根據工況升高或降

低壓力，制動器就會提供與之相反的制動力，在事故狀態下，液壓站壓力回到殘壓，制動器以***大制動力在***短時間內讓提升

機停車．　　3 失電制動器　　一> 用途　　DHD系列制動器為電磁脫離(釋放)斷電時彈簧施壓的摩擦片式制動器（以下簡稱制動器）。它能與電動配套成一種新型的

制動電機，也能用于機械傳動系統，實現快速停車和準確定位，能用在斷電時安全（防險）制動等場合。這種制動器具有結構

簡單、適應性廣、噪音低、制動可靠等優點，被廣泛應用于各種機械的傳動裝置中，它是工業現代化中的一種理想執行元件。生

產技術的自動化，需要超薄型的失電制動器（安全制動器）以其優良的特性滿足不同用途的機器人、電機等各種不同機械的需要。　　結構特點：　　1、結構緊湊 失電制動器軸向尺寸雖小，但制動扭矩足夠大?！　?、響應迅速 失電制動器是采用彈簧裝置形成制動扭矩，彈簧復位時間即為制動響應時間　　3、壽命長久 失電制動采用新型摩擦材料，決定高壽命的性能?！　≈苿悠髂茉谙铝袟l件下可靠地工作：　　1、周圍空氣相對濕度不大于85%（20±5℃）　　2、周圍介質中，無足以腐蝕金屬和破壞絕緣的氣體及塵埃?！　?、制動器周圍采用B級絕緣，電壓波動不超過+5%和-15%的額定電壓，其工作方式為連續工作制　　4、安裝時應保證傳動軸部位與制動器的配合精度?！　?、制動器的制動盤必須在無油污的情況下使用?！　〗Y(jié)構和工作原理：　　制動器由磁軛、勵磁線圈、彈簧、制動盤、銜鐵、花鍵套、安裝鏍釘?shù)冉M成，制動器安裝在設備的法蘭盤（或電動機）

的后端伸；傳動軸與花鍵套與制動盤聯結?！　≈苿悠鞯膭畲啪€圈接通額定電壓（DC）時，電磁力吸合銜鐵，使銜鐵與制動盤脫離（釋放），這時傳動軸帶著制動盤正

常運轉或啟動，當傳動系統分離或斷電時，制動器也同時斷電，此時彈簧施壓于銜鐵，迫使制動盤與銜鐵及法蘭盤之間產生

摩擦力矩，使傳動軸快速停轉。在制動器散熱環境較差，傳動軸又是長時間連續工作時，如果條件允許，則可在制動器工作

后，保持電壓轉換為70%-80%的額定電壓，以減少發熱。
