ED50/6 ED80/6 ED121/6

ED推動器

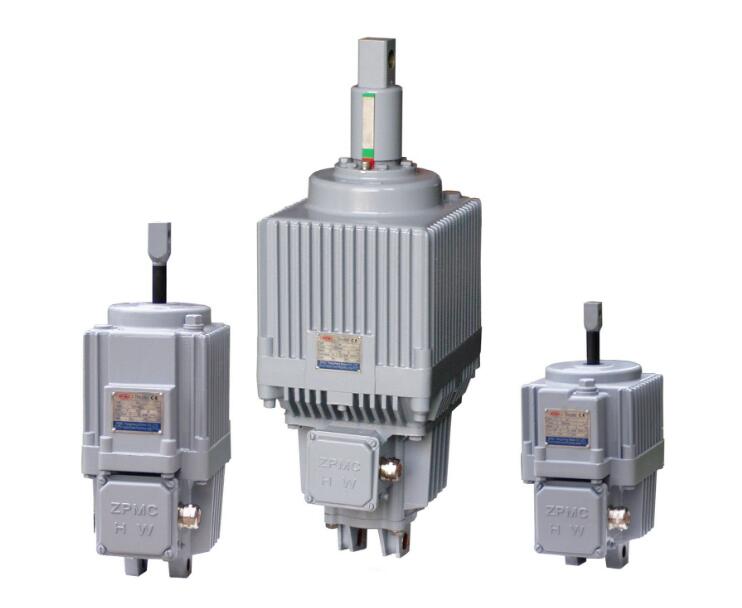

Ed系列電力液壓推動器

一、ED推動器概述　　Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。二、推動器設計特點　　外殼為鑄造鋁合金、重量輕，外形美觀；　　電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長；　　電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55;

　　電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；　　油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；　　Ed系列全部密封件和軸承采用世界產品，密封可靠，壽命長；　　Ed系列緊固件為不銹鋼材質，美觀耐用。三、安裝方式的選擇　　垂直安裝：活塞桿連接塊朝上；　　水平安裝和中間任意位置：主參數標牌朝上；　　所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；　　無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。四、附加裝置　　根據用戶需要可安裝各種附加裝置滿足不同工作需要；　　上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒；　　制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；　　復位彈簧：工作原理同C-彈簧，但復位的彈簧力教?。弧　【彌_彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程?！　〖訜崞鳎涸诃h(huán)境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器為AC200V、AC110V電壓，訂貨時需注明，溫度的控制調節方法由用戶自己選擇；行程開關：根據用戶要求，推動器可以裝機械式行程開關。

用途ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業。

正常工作條件電動機1/2三相交流異步式電動機，符合（G了755-87）規定，絕緣等級：F級制動器使用條件：連續工作S1連續工作S2，負載持續率FC=60%

額定電壓為380V三相，頻率50Hz

使用地點的海拔高度等級符合（GB755-87）標準周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.

垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）
