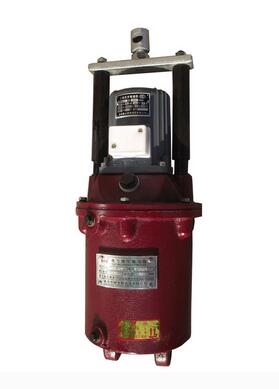

YT1-45Z/6電力液壓推動器YT1-45Z/5
YT1系列電力液壓推動器主要用于YWZ系列操動閘瓦制動器,作為起重、運輸、行車等驅動裝置的機械制動用。
型號含義
結構及動作簡介
推動器由兩部分組成,驅動電機及器身(離心泵),器身部分由蓋、缸、活塞、葉輪及轉組成。
當通電時,電動機帶動轉達軸及轉軸上的葉輪旋轉,在活塞內產生壓力,在此壓力影響下,油由活塞上部吸到活塞下部,迫使活塞和固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者),產生機械運動。(若與YWZ系列液壓推動器匹配則松閘)。當斷電時,葉輪停止旋轉,活塞在負荷彈簧力及本身重力作用下,迅速下降,迫使油重新流入活塞上部,這時仍然通過杠桿恢復復位。(若與YWZ系列制動器匹配則抱閘)。
技術數據
型號 | 額定推力(N) | 額定行程 | 驅動電機功率(W) | 每小時***大操作次數(次/小時) |
不具備負荷彈簧 | ||||
YT1-18Z/2 | 180 | 25 | 60 | 600 |
YT1-25Z/4 | 250 | 40 | 60 | 600 |
YT1-45Z/6 | 450 | 60 | 12 | 600 |
YT1-90Z/8 | 900 | 80 | 250 | 600 |
YT1-125Z/10 | 125 | 100 | 400 | 600 |
YT1-180Z/12 | 1800 | 120 | 400 | 600 |
YT1-320Z/12 | 3200 | 120 | 110 | 600 |
YT1-18Z/2,YT1-25Z/4,YT1-45Z/6,YT1-90Z/8,YT1-125Z/10,YT1-180Z/12,YT1-320Z/12 關鍵詞:電力液壓推動器,液壓推動器,推動器,YT1電力液壓推動器,YT1液壓推動器,YT1推動器
