起重機制動器如何調整

發布時間：2021-11-28 02:35:21 文章來源：bkcaihom 點擊次數：2664次

調整行車制動器的方法和步驟：

（1）給制動總泵加滿制動液。

（2）在踏下制動踏板時，制動鼓能夠剛好到達用手不能轉動的地步。

（3）卸掉制動蹄支撐銷螺母，把制動蹄支撐銷上的標記向制動鼓中心方向轉動，然后再向相反方向轉動，直到用輕微的手力不能轉動支承銷，如此反復2～3次，將螺母鎖緊。

（4）放松制動踏板，用手應能自由轉動制動鼓。如果不能轉動，再松開螺母，向放松的方向輕輕轉動蹄支撐銷，直到鼓能自由轉動，然后鎖好螺母。

（5）按照調整制動蹄片和制動鼓之間的間隙的過程進行調整。

制動器型號

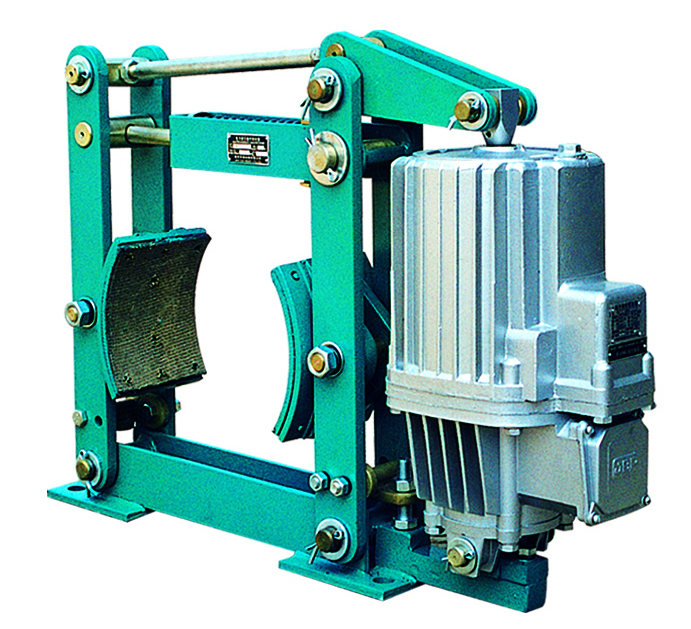

YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器

JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器

QP，CQP系列氣動鉗盤式制動器

DCPZ系列電磁鉗盤式制動器

YPZ系列臂盤式制動器

SBD系列安全制動器

SH，ST系列液壓失效保護制動器

DADH系列液壓直動制動器

SE系列電磁失效保護制動器

SP系列氣動失效保護制動器

YFX,YDGZ,YLBZ,系列防風制動器

制動器的安裝及調整

制動器安裝方式：

縱裝：松開螺母4、5使主彈簧處于自由狀態，松開6螺母，轉動螺桿7撐開制動臂，再將制動器套裝在制動輪節器9— 彈簧座上。

橫裝：當制動輪已裝在電機與其它機件之間時，松開螺母4、5、6、7、8，轉動螺桿取下螺桿3和7，將制動臂放倒。從側南裝到制動輪上。

制動器的調整

推動器工作行程的調整

在保證閘瓦***小退距的情況下，推動器的工作行程愈小愈理想，因此需要調節其安裝高度H1，其調整方法：松開螺母6和8（見圖），轉動螺桿7，使H1安裝尺寸符合表1的要求。調好后擰緊螺母6、8。

制動力矩的調整

松開螺母4，夾住螺桿的尾部方頭，轉動螺母5，使方形彈簧座位于彈簧架刻線以內，調整發后將螺母4和5擰緊退即可。

制動瓦的退距調整

當制動瓦打開時，調整螺栓1，使兩邊退距基本保持一致。

固定制動瓦的螺母（見圖），應松緊適當，使制動瓦與制動輪可以隨位。

使用和維修

要定期檢查制動器的工作狀況。

檢查時應著重以下各項：

制動器的構件無能運動是否正常，調整螺母是否緊固。

推動器的構件是否正常，液壓油是否足量。有無漏油和滲油現象。
