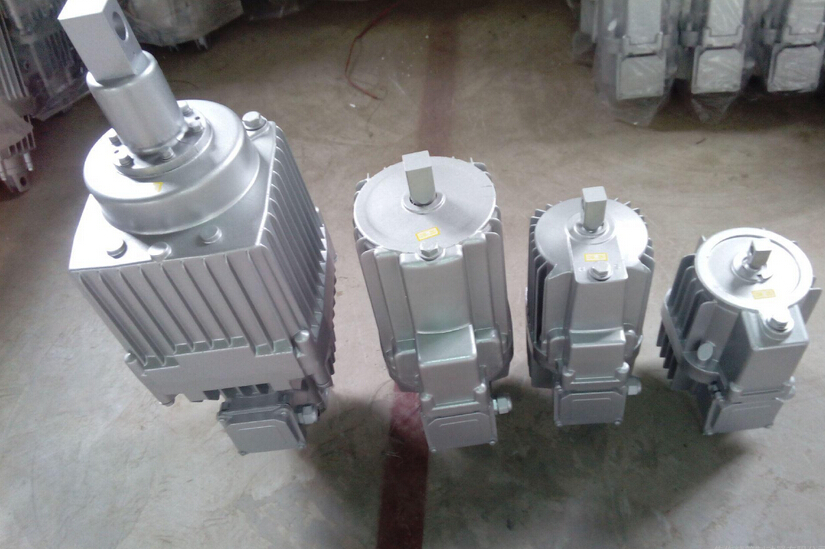

ED-80-6電力液壓推動器

警告：推動器應按照電氣規范的要求，可靠接地! 注意：在接線時，切斷電源并在電源開關處豎立一塊標示牌“有人作業，不要合閘” ，

直至接線結束。

接線時，卸下推動器接線盒蓋(反面有接線圖)，按要求接好三相電源線(相序無要求)及 接地線。然后蓋好接線盒蓋，擰緊螺釘

ED 電力液壓推動器

Ed23/5，Ed30/5，Ed50/6，Ed80/6，Ed121/6，Ed201/6， Ed23/5，Ed30/5，Ed50/6，Ed80/6，Ed121/6，Ed201/6，Ed301/6

主要用作 YWZ4，YWZ5，YWZ8，YWZ9，YWL.YW.YWZP 系列電力液壓塊式制動器 電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港 電力液壓塊式制動器 口，建筑等行業。

使用條件：

環境溫度: -20℃ -50℃使用DB-25液壓油，低于-20℃時用YH-10航空液壓油，可不裝加熱器;用DB-25液壓油，必須裝加熱器。連續工作S1 ，斷續工作S3-60% 。

電壓和頻率: 三相交流380V/50(60)Hz ，我公司還可以提供其它不同頻率，不同電壓的產品，需要時請協商訂貨。

三相交流異步式電動機，符合( G8755-2000 )規定，性能詳見"技術數據"絕緣等級: F級、電器防護等級: IP65 。

電纜:導線截面***大可達4X2.5mm2。

高效防腐產品:用于空氣中有腐蝕介質和相對濕度高，并由此可能生成凝水的情況。電機采用真空注塑的定子，涂漆采用特殊防腐漆，系列產品均可提供防腐產品，用戶需要可與公司聯系

特殊要求

根據要求可提供不同電壓，不同頻率等級的推動器。 通過特殊處理的三防電機適用于"TH" 型、"AH" 型、混合型要求。

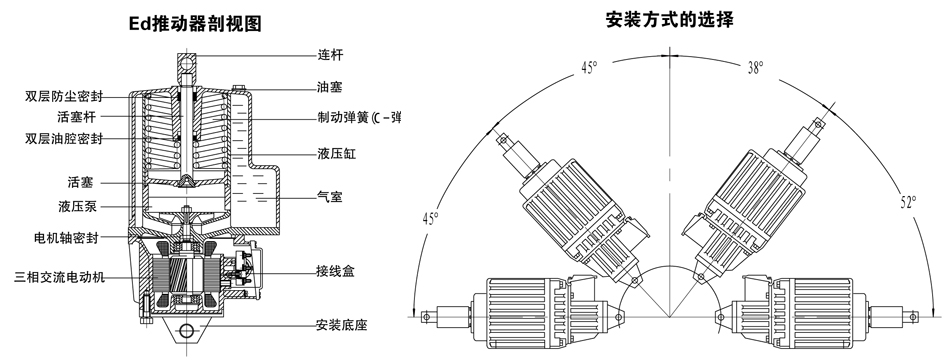

安裝方式的選擇

垂直安裝:活塞桿連接塊朝上。 水平安裝和中間任意位置: 安裝形式如下圖示。

所有推動器的推桿連結塊都可以旋轉。Ed50-Ed301 安裝底座可作90。旋轉。Ed23和Ed30安裝底座也可提供900旋轉，但安裝高度尺寸A增加8毫米(訂貨時說明) 。 無論何種安裝位置，活塞桿都不能承受徑向力，以免影晌使用效果和壽命。
