電力液壓制動器型號：YWZ5-315/50

電力液壓制動器型號：YWZ5-315/50

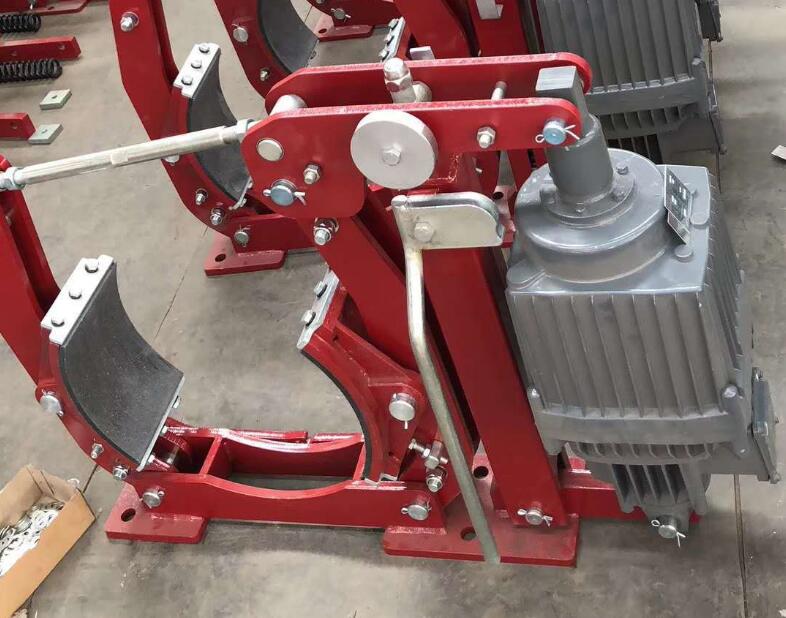

組成：制動瓦塊、制動臂、制動輪、松閘器等

用途：主要用于起重、運輸、冶金、礦山、港口、建筑機械驅動裝置的機械制動

型號分類：YWZ、YWZ2、YWZ3、YWZ4、YWZ5、YWZ9等

工作原理

該系列液壓推桿制動器由制動架和相匹配的ED型電力液壓推動器兩大部分組成。當通電時，電力液壓推動器動作，其推桿迅速升起，并通過杠桿作用把制動瓦打開（松閘）；當斷電時，電力液壓推動器的推桿在彈簧力的作用下，迅速下降，并通過杠桿作用把制動瓦合攏（抱閘）

用途該產品廣泛應用于起重運送、冶金、礦山、港口、建筑、建材等工作中作為機械制動中外抱瓦式制動器的驅動設備，也可以作為其他方法運動的動力源如往復、搖晃、圓周運動等。

　　電動機為三相交流異步電動機，符合（GB755-87）規矩，絕緣等級：E級。運用條件：

　　1.連續工作S1，連續工作S3，其負載持續率FC=40%

　　2.額定頻率為50Hz，額定電壓為380V（三相交流電壓）

　　3.運用地址的海拔高度符合（GB755-87）標準

　　4.周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.一般適用于垂直設備、活塞桿聯接塊朝上，傾斜度不逾越±15°。

　　MYT3系列電力液壓推動器是根據我國的國情并參看國內外***搶先產品規劃的新式單推桿推動器，具有運轉安全可靠，上升和下降動作靈敏平穩，修補便當，報價低價等利益，其實用性、通用性優勝、產品符合DQ4516的懇求，推動器外殼防護等級IP54（GB4208-84）

　　該產品廣泛應用于起重運送、冶金、礦山、港口、建筑、建材等工作中作為機械制動中外抱瓦式制動器的驅動設備，也可以作為其他方法運動的動力源如往復、搖晃、圓周運動等。

　　電動機為三相交流異步電動機，符合（GB755-87）規矩，絕緣等級：E級。運用條件：

　　1.連續工作S1，連續工作S3，其負載持續率FC=40%

　　2.額定頻率為50Hz，額定電壓為380V（三相交流電壓）

　　3.運用地址的海拔高度符合（GB755-87）標準

　　4.周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.一般適用于垂直設備、活塞桿聯接塊朝上，傾斜度不逾越±15°。

　　ED.YT1.MYT3系列電力液壓推動器是根據我國的國情并參看國內外***搶先產品規劃的新式單推桿推動器，具有運轉安全可靠，上升和下降動作靈敏平穩，修補便當，報價低價等利益，其實用性、通用性優勝、產品符合DQ4516的懇求，推動器外殼防護等級IP54（GB4208-84）

聯鎖式退距均等裝置(專利技術)和瓦塊自動隨位裝置，可始終保持兩側瓦塊退距均等且無需調整，完全避免因退距不均使一側制動襯墊浮貼制動輪的現象。

主要擺動鉸點均設有自潤滑軸承，傳動效率高，壽命長，在使用過程中無需潤滑。

制動彈簧在方管內布置并設有標尺，用戶可十分方便地讀出制動力矩值，免去測量和計算的麻煩。

制動襯墊為卡裝式整體成型結構，更換十分方便、快捷，備有半金屬(無石棉)硬質和半硬質，軟質(含石棉、無石棉)等不同材質的制動襯墊供用戶選擇。

可配本公司新型推動器配套,動作靈敏,壽命長。

附加裝置：

手動釋放裝置

釋放(開閘)限位開關，可實現制動器是否正常釋放的信號顯示。

制動襯墊磨損自動補償裝置，可實現襯墊磨損時瓦塊退距和制動力矩的無級自動補償。

襯墊磨損極限限位開關，可實現制動襯墊磨損到極限時的信號顯示(注意：應用于須帶自動補償裝置的制動器)。

采用帶下降延時閥的推動器驅動，可實現制動器的延時閉合。
