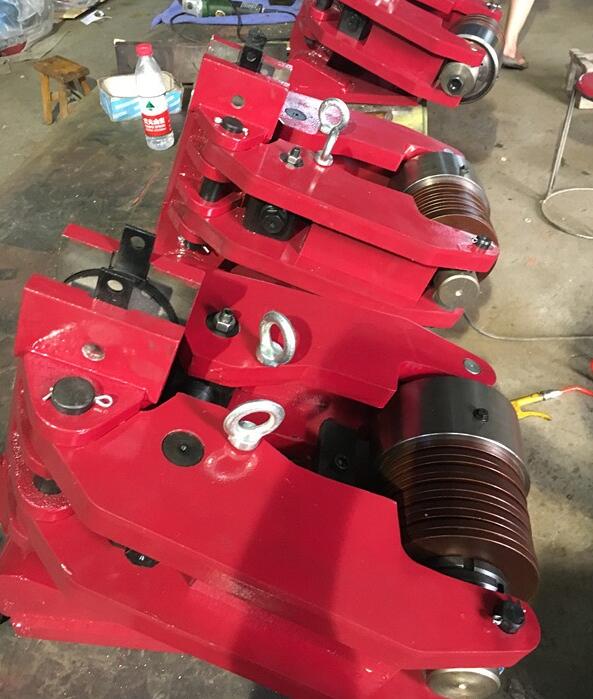

ST3SH-A液壓失效保護制動器

       該系列失效保護制動器與鼓式（電力液壓）制動器相比較具有結果緊湊，制動力大、安裝方便等優點，主要用于起重、運輸、冶金、礦山、港口、機械建筑、吊索設備、風力發電、等各行業的多種機械驅動配套的機械制動或減速，主要特點是制動力大，維修費用低，帶襯墊磨損自動補償裝置，（制動力矩穩定）。響應時間短.

型        號：     ST3SH-A液壓失效保護制動器

制  動  力：      220KN以下（已獲取特種型式試驗合格證）

釋 放壓力：   110-120bar

總油缸容積： 310m3

完全釋放的移位容積：180m3

響 應時間:     0.2S

產品詳情

SE、SH 、SP,ST系列失效保護盤式制動器工作制動器，允許高頻率制動。制動力大，維修費用低，帶襯墊磨損自動補償裝置(制動力矩穩定) ，晌應時間短。

安裝公差大，制動盤端面跳動:***大值:± 0.2mm 。底座相對于盤的垂直度偏差:***大值:±4‰。

制動盤相對于底座的中心距偏差:***大值:±2.5mm 。

該系列包括下列類型制動器:

561SE 、560SE 、56SE 、5SE 、450SE 、4SE 、3SE制動器(電磁釋放) 。工作時須有ESE/ESP配套電源(具體參數見配套電源) 。

5SH 、450SH 、4SH 、3SH 、904SH 制動器(液壓釋放) 。工作時需有液壓站。

5SP, 450SP 、4SP 、3SP制動器(氣動釋放)(5bar)

安全制動器制動力大，和工作制動器一樣。

發現超速的情況下，用作緊急制動，正常情況下靜態制動器晌應時間短。

安裝公差大，制動盤端面跳動:***大值: ±0.2mm 。底座相對于盤的垂直度偏差:±0 .4‰。

該系列包括下列類型制動器:所有SE 系列。電磁釋放。工作時須有配套電源ESE/ESP(具體參數見配套電源)。

所有SH 系列一主要是ST系列。液壓釋放。工作時帶有液壓站。

所有SP 系列。氣動釋放(5bar)

備注: ST1SE 、ST2SE僅適合用作安全制動器。當使用頻率很低時也可用作工作制動器。根據用戶不同的需求，可加裝下列裝置:襯墊磨損顯示(通過顯示開關或襯墊里的磨損線實現) 。電話 13803910788

制動顯示(通過顯示開關實現)。

手動釋放顯示(通過顯示開關實現)

特殊應用:用于盤溫非常高時的燒結襯墊，特種襯墊(無火星等);特殊盤(厚度、直徑、材料等)。

若有需求，請與我們的技術人員聯系。

彈簧制動-液壓礙放-適合盤厚: 30mm

ST1SH 、ST2SH 、ST3SHW

ST1SH 、ST2SH 、ST3SH基本參數和尺寸ΦB-單位: mm

基 本 參 數制動力力矩公式N.m制動力矩=制動力/1000 X (ΦB/2-68)晌應時間S0.2兩側退距mm0.7釋放壓力bar100進油口尺寸"Z1 /4額定制動力 NST1SE:35000(安全制動)/25000(工作制動)ST2SE:70000(安全制動)/50000(工作制動)ST3SE:147000(安全制動)/105000(工作制動)外 形 尺 寸 mm完全釋放移位容量cm3ST1SH:18 ST2SH:50 ST3SH:135總油缸容積cm3ST1 SH:34 ST2SH:83 ST3SH:227重量KgST1SH:117 ST2SHE:117 ST3SH:118AA=0 .203 x ΦB+211CC=0.456 x ΦB-133D25E285F340G180H410I90J230K200L213.5M55N5OM30P27.5

ST3SH-A

ST3SH-A基本參數制動力矩(N.m) =制動力/1000 x [(ΦB)/2-68] 進油口: M18x1.5ΦB-單位: mm

制動力N220 000釋放壓力bar110-120完全釋放的移位容量cm3180總油缸容積cm3310響應時間s0.2重量kg118Amm=(0.171 x ΦB)+240Cmm=(0.47 x ΦB)-120

ST10SH 、ST16SH 、ST25SH 、ST40SH

ST10SH:連接件：8個螺栓M 24等級12.9上緊力矩1000NM；

ST16SH:連接件：8個螺栓M 30等級12.9上緊力矩1350NM；

ST25SH:連接件：8個螺栓M 30等級12.9上緊力矩1500NM；

ST40SH:連接件：8個螺栓M 39等級12.9上緊力矩5000NM；

ST10SH 、 ST16SH、 ST25SH 、 ST40SH基本參數和尺寸表單位

制動器型號ST10SHST16SHST25SHST40SH基本參數制動力矩公式:N.m制動力矩=制動力/1000x(ΦB/2-75)制動力矩=制動力/1000x(ΦB/2-90)制動力矩=制動力/1000 x (Φ B/2-90)制動力矩=制動力/1000 x (B/2-100)額定制動力N81000150000200000288000進油口尺寸進油口均為:M18x1.5間隙mm212工作壓力MPa131519油缸容積mL275360560810響應時間S0.2完全釋放移位容量mL32218831重量Kg 218286 外形尺寸A456572100C457090100D190260302367F25323241G556565100H130135150219i95110130168J300345380522K454560119L315370400462M190205220268N88888890O353550100P48484850Q288288288306R648600650630

電磁失效保護盤式制動器

5SE 561SE 560SE 56SE

DCPZ12.7

4SE 3SE ST1SE ST2SE 450SE

液壓失效保護盤式制動器

5SH 4SH 3SH 450SH ST1SH ST2SH ST3SH ST4SH

SB(YQP) SBDST5SH ST10SH ST16SH ST25SH ST25SH-A ST40SH 904SH

安全制動器SBD125 SBD160 SBD200 SBD250 SBD365 SBD425

電力液壓臂盤式制動器

YPZ2Ⅰ、Ⅱ、Ⅲ

YPZ2Ⅳ、Ⅴ、Ⅵ

電力液壓塊式制動器系列型號：

YWP系列電力液壓塊式制動器、EYWZ系列二級液壓塊式制動器、YWL系列電力液壓塊式制動器、YW系列電力液壓塊式制動器、YWZ13系列電力液壓塊式制動器、YWZ12系列電力液壓塊式制動器、YWZ10系列電力液壓塊式制動器、YWZ9系列電力液壓塊式制動器、YWZ8系列電力液壓塊式制動器、YWZ5系列電力液壓塊式制動器,YWZ4系列電力液壓塊式制動器、YWZ3B系列電力液壓塊式制動器,YWZ系列電力液壓塊式制動器。

電磁鐵塊式制動器系列型號：

ZWZ3A直流電磁鐵塊式制動器、ZWZ2直流電磁鐵塊式制動器、ZWZA直流電磁鐵塊式制動器,TJ2A電磁鐵塊式制動器,JZ電磁鐵塊式制動器,mwz電磁鐵塊式制動器。

電力液壓推動器系列型號：

BEd系列防爆型電力液壓推動器、Ed系列電力液壓推動器、BYT1系列電力液壓推動器。

電磁塊式制動器系列型號：

MW(Z)電磁塊式制動器、JZ(TJ2A)系列節能電磁塊式制動器、TZ2系列電磁塊式制動器。

電力液壓臂盤式制動器系列型號：

YPZ2IV、V、VI電力液壓臂盤式制動器、YPZ2I、YPZ2II、YPZ2III電力液壓臂盤式制動器。

氣動鉗盤式制動器系列型號：

DCPZ12.7系列電磁鉗盤式制動器、CQPL12.7-B氣動鉗盤式制動器、CQPL12.7-A直動氣動鉗盤式制動器、CQP12.7氣動直動鉗盤式制動器、QPL12.7-A氣動鉗盤式制動器、QP12.7氣動鉗盤式制動器、DJPZ電機盤式制動器。

電力失效保護制動器系列型號：

ST1SH液壓失效保護制動器、ST2SH液壓失效保護制動器,ST3SH液壓失效保護制動器,ST4SH液壓失效保護制動器,ST5SH液壓失效保護制動器,SBD液壓失效保護制動器,561SE電力失效保護制動器。

電力液壓防風鐵楔制動器系列型號：

DFX、DAF電磁液壓安全防風鐵楔制動器、YFX（YAF）系列電力液壓防風鐵楔制動器。

液壓頂軌制動器系列型號：
