了解液壓抱閘制動器

                                    了解液壓抱閘制動器

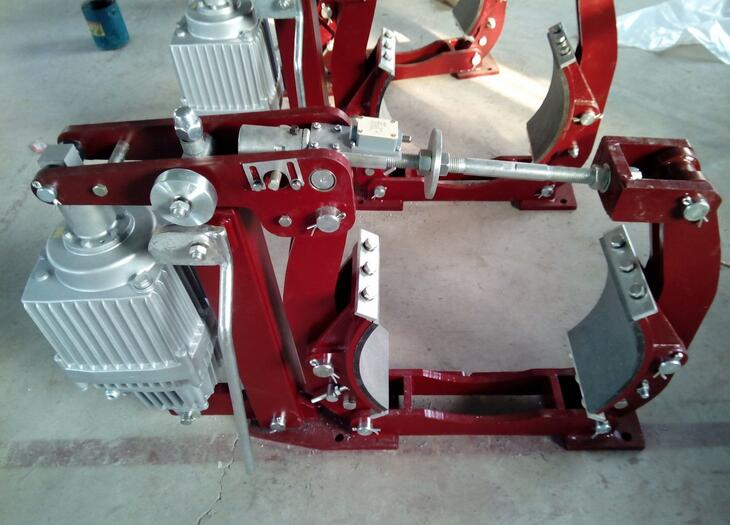

     液壓抱閘制動器，正常情況下是抱死電機抱閘輪的，它是一個三相380V的小電機，當電機要工作時，通過接觸器，如不是起動電機或變頻電機，工作電源可與電機并聯，給抱閘電機供電，電機旋轉帶動葉輪，葉輪通過液壓油，推動液壓桿，將抱閘打開。抱閘一般常用作常抱狀態，只有當通電運轉時才松開，所以電控一般很簡單，只要推動器電源與電機供電并聯就可以了，制動器的調整、保養及使用 ·每臺曳引機都配備有兩臺制動器。當其中一臺制動器因某種原因不起作用時,另一 臺制動器仍有足夠的制動

1-調整螺母，調整其位置可控制制動器體內部銜鐵始終處于合適的位置，保持合理的工作行程，避免合閘時沖擊銜鐵，撞擊手動開閘凸輪，發出噪聲;

4-控制開閘力的行程，在***大開聞間隙形成的條件下，控制制動臂的行程及制動閘瓦與制動輪的工作間隙;5-壓縮彈簧,調整其壓縮星可控制制動力的大小，壓縮量過大會導致制動體開閘困難; 7-壓縮螺母，調整其位置,可控制制動力的大小;

9-頂桿螺釘，控制閘瓦與制動輪的吻合程度，(制動閘瓦與制動輪吻合越好， 在相對條件下，形成的制動力越大，工作噪音越小) ;具體生產型號：

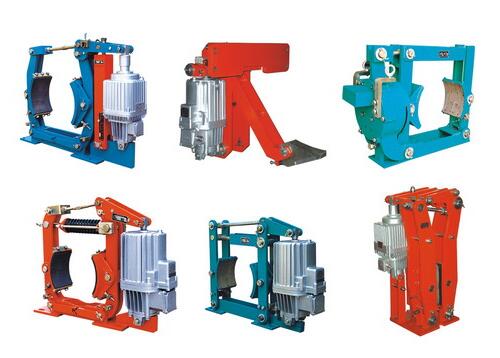

YT1,ED,YTD.BYT1，BED,ED2，MYT1，ZED,DEd系列電力液壓推動器

JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器

YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW，YWL系列電力液壓制動器

BYWZ,BYWZ3,BYWZ4,BYWZ5,BYWZ8,BYWZ10,BYWZ9,BYWZ13,BYW系列電力液壓制動器

QP，CQP，QPC, CQPL,QPL，PDA系列氣動鉗盤式制動器

DCPZ250，DCPZ300，DCPZ400系列電磁鉗盤式制動器

YPZ2，YPZ3，YPZ1，YP系列臂盤式制動器

SPZ對稱制動臂盤式制動器

SBD，SB系列安全制動器

SH，ST系列液壓失效保護制動器

DADH，ADH,ADP系列液壓直動制動器

SE系列電磁失效保護制動器

SP系列氣動失效保護制動器

YFX,YDGZ,YLBZ,系列防風鉄楔制動器

YQP液壓盤式制動器

13-拉桿，決定制動力的形成，控制***大開閘間隙;

2、3、8、10-鎖緊螺母，防止在調整完成后，系統動作后各調整螺釘松動，致使系統改變; 17-標尺，只是系統在恢復原制動力的參考標記。抱閘調整前準備工作:1、將電梯轉成檢修模式

2、向_ 上開轎廂，使對重落在支撐物上

3、檢查制動回路的變壓器電壓，確保交流電壓符合原理圖要求4、檢查并確認安全回路有效5、切斷3主電源并執行鎖閉程序

6、按下控制柜的急停開關和/或其他急停開關7、拆下機器保護罩8、清潔主機

9、檢查并保證抱閘臂和所有其它的運動部件沒有生銹，所有能夠運動的部分必須能夠自由移動和轉動，如有必要拆卸抱閘并徹底清潔和潤滑。拆卸后按照原來狀態重新組裝抱閘。

注意:必須嚴格執行鎖閉程序。在抱閘調整工作開始前，確保不存在任何的電能和機械能。確保抱閘輪轂和閘瓦不要沾上油脂和潤滑劑。

制動器開閘行程的調整:參考圖11、松開螺母3和螺釘4。

2、頂桿4必須徹底離開抱閘鐵芯的螺釘14。

3、順時針旋轉螺釘4至與頂桿螺釘14剛好接觸，然后繼續順時針旋轉1圈(螺距2mm) ,推動制動器頂桿，使銜鐵向內移動2mm。相同方法調整另-一側。

4、給制動器通電，此時制動器頂桿從內側向外移動的***大行程為4mm。 (若行程小，可順時針旋轉頂桿螺釘4增大行程;反之，逆時針減小行程)。***后擰緊螺母3。觀察開閘時銜鐵有無撞擊端蓋的聲音，以銜鐵不撞擊端蓋為宜，且間隙***小為好。

5、如果有撞擊的聲音，可通過逆時針旋轉螺母1可增大鐵芯行程,相反地順時針旋轉螺母1則能縮短鐵芯行程。注意:觀察抱閘制動器開關是否能夠充分閉合和打開，否則可調節對應的頂桿螺釘。
