YP1 YP11系列電力液壓臂盤式制動器

發布時間：2021-04-08 21:07:20 文章來源：bkcaihom 點擊次數：662次

一、產品介紹

是一種高性能、多功能和基本免維護的產品。其聯鎖式退距均等裝置可保證兩側瓦塊退距均等，使用過程中無需調整；瓦塊自動隨位裝置可避免瓦塊浮貼在制動盤上；襯墊磨損自動補償裝置可使瓦塊退距和制動力矩在使用過程中保持恒定，免去經常調整的麻煩；手動打開裝置可方便安裝、維護及緊急情況下解除制動；插裝式制動襯墊使更換更快捷；還可根據需要加裝各種限位開關，通過PLC控制，實現故障顯示（聯鎖）、襯墊磨損指示（聯鎖）等輔助功能。

YP系列制動器可廣泛用于起重、皮帶運輸、港口裝卸、冶金、礦山、建筑等行業的機械設備的減速、停車制動及安全保護。

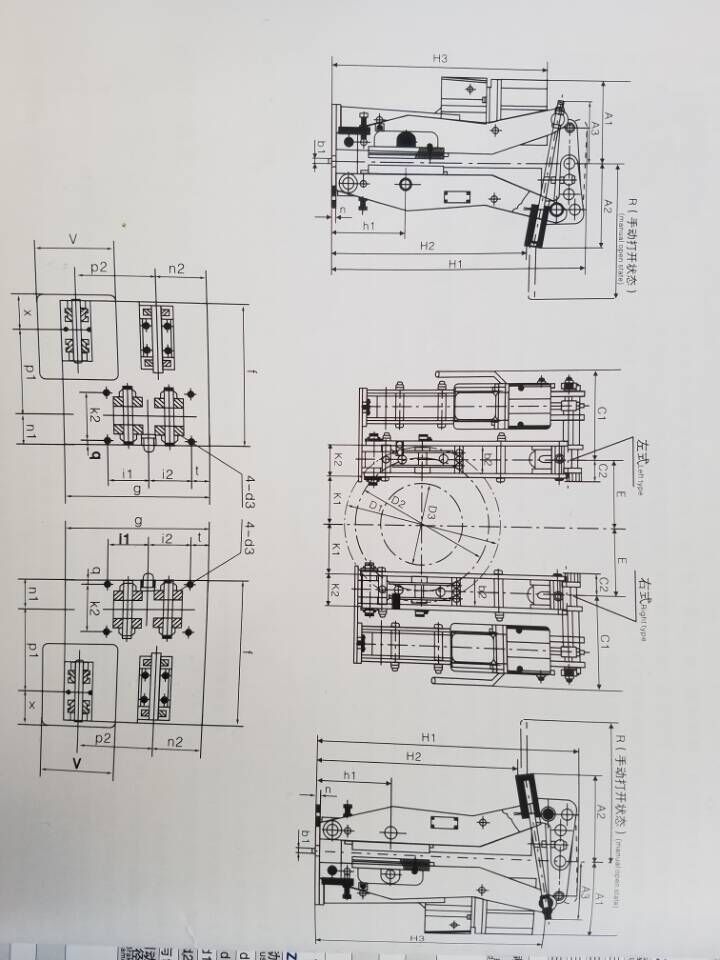

YP系列制動器安裝連接尺寸符合JB/T 7020和DIN15435標準，可與相同規格的YP系列制動器互換安裝。

二、性能特點

1、制動架主要擺動鉸點均設有自潤滑軸承，傳動效率高，動作靈活、可靠，使用壽命長，使用過程中無需潤滑；

2、制動襯墊采用鍵連接插入式結構，螺栓連接，安裝、更換方便，快捷。摩擦材料采用銅基粉末冶金高性能摩擦材料，使用壽命長，摩擦系數穩定，環境適用好；

3、制動彈簧布置在方管內，并在彈簧管外壁設有力矩標尺，制動力矩調整和讀數方便；

4、驅動裝置為Ed 系列電力液壓推動器，采用全密封單推桿結構，高壓鑄造鋁合金外殼，非浸油式電機，F(xiàn)級絕緣；IP54防護等級；密封件和軸承均采用國際知名品牌，性能優良，使用壽命長；

5、所有非主要承載荷螺栓連接件均采用不銹鋼，銷軸均采用表面鍍硬鉻等防腐表面強化處理或選用不銹鋼材質制造，防腐性能好；

6、制動器有聯鎖式退距均等裝置，可保證兩側瓦塊退距均等；制動瓦塊設有自動隨位裝置，可完全避免制動襯墊浮貼制動盤的現象；

7、制動器設有襯墊磨損自動補償裝置，瓦塊退距和制動力矩在使用過程中保持恒定，免去經常調整的麻煩。

8、制動器標配有手動打開裝置，可實現手動釋放（打開）制動器。

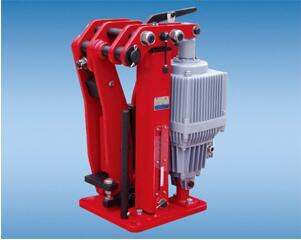

9、制動器標配有打開（開閘）位置的檢測開關，便于實現自動聯機控制。另外也提供襯墊磨損極限位置檢測開關、閉合（上閘）限位開關和手動打開限位開關，用戶根據工況要求自行選擇。華伍YP1圖
